直線模組又稱線性模組、直線滑臺、電動滑臺，利用同步帶或滾珠絲桿帶動滑塊移動的自動化傳動元件，一般由同步帶/滾珠絲桿、直線導軌、鋁合金型材、滾珠絲桿支撐座、聯軸器、馬達、光電開關等部件組裝而成。

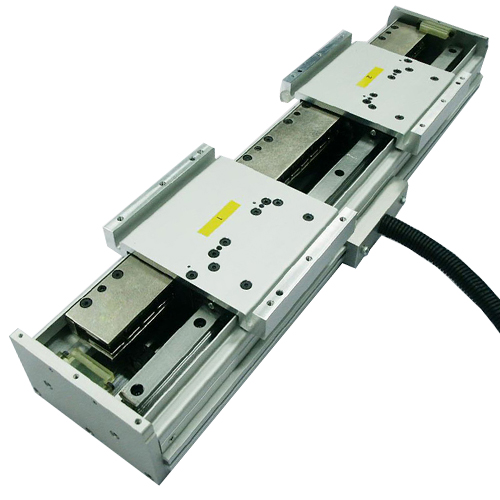

直線電機又稱線性電機、直線馬達，是一種將電能直接轉換成直線運動機械能，而不需要任何中間轉換機構的傳動裝置。



直線模組與直線電機的區別

直線模組與直線電機不同，但又有一定的聯系。均為自動傳動元件，可實現直線運動。他們都是組裝在鋁型材與蓋板，他們看起來很相似的外觀。

1. 線性運動原理的區別

雖然外觀幾乎是一樣的，但直線運動的原理是不同的。直線電機直接將電能轉化為機械能，無需中間機構即可實現直線運動，而直線模塊則需要借助滾珠絲杠或同步帶將曲線運動轉化為直線運動。

2. 準確性差

直線電機具有比直線模組更高的精度。直線電機結構簡單。它不需要經過中間轉換機制直接產生線性運動。減小了系統的運動慣量，大大提高了系統的動態響應性能和定位精度。直線電機的精度可以達到0.001mm，而直線模組的精度一般在0.005-0.04左右。

3.速度差

直線電機在速度上有相當大的優勢。直線電機轉速300m / min，加速度10g。滾珠絲杠速度120m / min，加速度1.5g。與速度和加速度相比，直線電機有相當大的優勢，成功解決加熱問題后，直線電機的速度還會進一步提高。但是“旋轉伺服電機+滾珠絲杠”的速度比較有限，難以提高。在動態響應方面，直線電機由于運動慣性、間隙和機構復雜性而具有絕對優勢。

在速度控制方面，直線電機響應速度更快，速度范圍更廣，最高可達1:10000，在啟動時可達到最高速度，在高速時可快速停止。

4. 噪聲的區別

直線電機的噪聲比直線模組的噪聲小，因?yàn)橹本€電機沒有離心力約束，運動時也沒有機械接觸、摩擦和噪聲。傳動部件無磨損，大大降低了機械損耗，避免了拖纜、電纜、齒輪、滑輪等產生的噪音，提高了整體效率。

5. 價格差異

直線電機在各個方面的性能都優于直線模組。因此，在價格方面，直線電機會更貴，通常貴幾倍。



以上就是直線模組與直線電機的主要區別，當然除了這些區別外，驅動器配備的也是不一樣的，直線模組用的是伺服電機或步進電機控制，而直線電機本身就是驅動設備。



那么兩者該如何選擇呢?根據直線電與直線模組不同的特點，可以參考以下選擇：



一般受力不大，行程較長，精度要求又比較高的客戶，可以選擇用直線電機;



如果受力較大，行程較短，對精度要求也相對較高的客戶，可以選擇絲桿直線模組;



如果受力一般，行程較長，對精度要求不高的客戶，可以選擇同步帶直線模組。
